支援的設計數據導入格式
SCH 檔案
(1) 可向下兼容 Protel 及 Altium Designer 先前版本的原理圖和零件庫檔案格式
    (可讀取舊版本的 Protel 及 Altium Designer 檔案，開啟無障礙)
(2) Protel 99SE數據格式檔案 (*.DDB)
(3) P-CAD V16 或 V17 ASCII格式原理圖檔案 (*.sch)
(4) P-CAD V16 或 V17 ASCII格式符號庫檔案 (*.lia,*.lib)
(5) OrCAD 原理圖設計 (*.dsn)
(6) OrCAD 零件庫檔案 (*.olb)
(7) OrCAD CIS格式檔案 (*.dbc)
(8) P-CAD PDIF格式檔案 (*.pdf)
(9) CircuitMaker 2000設計檔案 (*.ckt)
(10) CircuitMaker 2000二進制用戶庫檔案 (*.lib)

可以透過File / Open，直接打開檔案

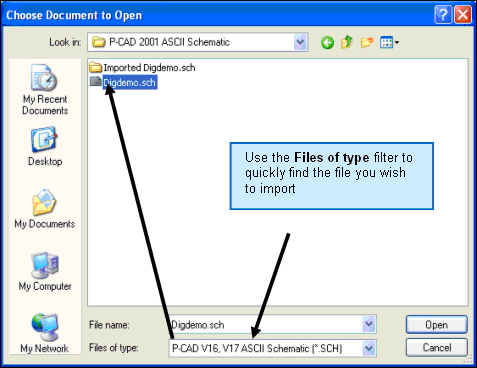

經由 File / Open 命令，在 選擇打開檔案 對話框內導入檔案。
設置 Files of type 選擇所需的文件格式。
請注意，AutoCAD 的 DWG / DXF 檔案導入，請使用 File / Import 命令。

經由導入的精靈，來幫助您做檔案格式的轉換
(1) Protel 99SE 設計數據包
(2) Cadence Allegro 設計檔案
(3) CircuitMaker 2000 原理圖和零件庫檔案
(4) DxDesigner 設計和零件庫檔案
(5) P-CAD 設計和零件庫檔案
(6) OrCAD 設計和零件庫檔案
(7) OrCAD CIS 配置檔案和零件庫檔案
(8) PADS ASCII PCB 版圖設計和零件庫檔案
(9) OrCAD 和 PADS 設計和零件庫檔案

導出設計檔案數據
原理圖和 PCB 設計檔案，都可以輸出成不同的數據格式 — 包括 Altium 早期軟體版本的數據格式。
PCB 裝配訊息，還可以被導出來用於機械 CAD 軟體的 3D STEP 格式模型檔案。

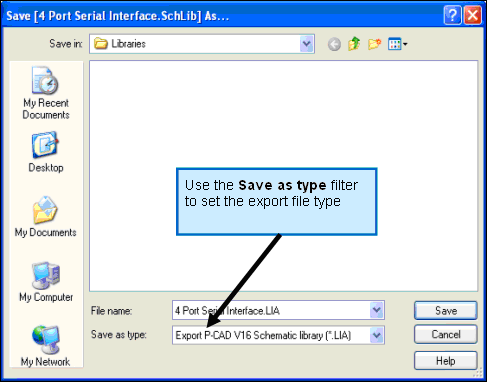

執行 File / Save As 或 File / Save Copy As 命令導出設計檔案。

支援的導出數據格式
原理圖檔案
(1) Altium 二進制原理圖 4.0 格式 (*.sch)
(2) Altium ASCII 碼格式原理圖 (*.SchDoc)
(3) OrCAD SDT 格式原理圖 (*.sch)
(4) Altium 原理圖模板格式 (*.SchDot)
(5) AutoCAD DWG/DXF 格式 (*.DWG, *.DXF)

PCB檔案
(1) Protel PCB ASCII 碼格式 2.8 (*.pcb)
(2) Altium PCB 二進制格式 V3.0, V4.0, V5.0 (*.PCB, *.PcbDoc)
(3) Altium PCB ASCII 碼格式 (*.PcbDoc)
(4) P-CAD ASCII 碼格式 (*.pcb)
(5) Protel Netlist 檔案 (*.net)
(6) AutoCAD DWG/DXF 格式 (*.DWG, *.DXF)
(7) HyperLynx 檔案 (*.hyp)
(8) Specctra 格式設計檔案 (*.dsn)
(9) SDRC-IDF Brd 格式檔案 (*.brd)
(10) STEP 格式模型 (*.step, *.stp)

Allegro PCB 檔案格式轉換操作說明
Altium Designer Summer 08 以後的版本導入精靈，
支援 Allegro PCB 設計檔案格式（.Brd）或 Allegro ASCII 檔案格式（.Alg）。
如果用戶 Altium Designer 設計系統中安裝了 Allegro PCB 編輯器（支援 15.2 以下和 16 版本），
用戶就可以直接轉換 Allegro PCB 設計檔案（.Brd）成 Altium Designer PCB 檔案（.PcbDoc）。
除此之外，Altium Designe 只能支援 Allegro ASCII 檔案格式（.Alg)轉換成 Altium Designer PCB 檔案。
接下來，我們將如下操作完成 Brd 格式到 Alg 格式的轉換：
