USB Type-C Configuration Channel (CC) pin function

USB Type-C定義了CC pin，理解了CC pin的功能，大致上就等於理解了Type C。下面六個項目是Type C Spec所定義的CC pin功能。

1. Detect attach of USB ports, e.g. a DFP to a UFP
DFP (Downstream Facing Port)為Host端， UFP (Upstream Facing Port) 為device端。在DFP的CC pin會有上拉電阻Rp，在UFP會有下拉電阻Rd。在DFP與UFP未連接之前，DFP的VBUS是沒有輸出的。當DFP與UFP連接後，CC pin相接，DFP的CC pin 偵測到UFP pulldown Rd，表示接到Device，DFP便打開VBUS的FET開關，輸出VBUS電源給UFP。

DFP可由CC1與CC2 pin的負載阻抗來判斷連接狀態，並偵測它是否接到debug or Audio accessory裝置。


2. Resolve cable orientation and twist connections to establish USB data bus routing
由於Type-C是支援正反插，CC pin被用來偵測正反插，從DFP的角度來看，當CC1接到Pulldown就是正插，如果是CC2接到Pulldown就是反插。在偵測完正反插後，就會輸出相對應的USB信號，例如CC1對應的是SSTX1與SSRX1。下圖的右邊整合了MUX，由於USB 3.1的data rate高達10 Gbps，為了避免PCB的走線出現分支，所以正反插進來的訊號會由MUX來切換，正插時，切換到SSRX1&SSTX1，反插時，切換到SSRX2&SSTX2。


3. Establish DFP and UFP roles between two attached ports
除了DFP、UFP，Type-C spec還定義了DRP (Dual Role port)，DRP可以做為DFP也可以做為UFP，可以供電，也可以受電。當DPR接到UFP裝置，DRP會轉換為DFP。當DRP接到DFP裝置，DRP會轉換為UFP。當兩個DRP裝置接在一起，兩個裝置會Random地，一方為DFP，一方為UFP。

4. Discover and configure VBUS: USB Type-C Current modes or USB Power Delivery
下表為Type-C VBUS  輸出選項，USB 2.0, USB3.1,USB BC1.2 是先前USB協會定義的標準，可以跟Type-C相容。USB Type-C current 1.5A與3A是Type-C所定義的，需要有CC pin來做偵測。USB PD的功能還需要有USB PD Phy chip來完成Protocol溝通，而Protocol信號是載在兩端連接的CC pin上。
Type-C如何去決定要執行那個模式呢?這也需要靠CC pin。先前提到DFP會有上拉電阻Rp，UFP會有下拉電阻Rd，當DFP與UFP相接，CC pin上就會有分壓，Rd是固定5.1k，而Rp就會依照DFP的類別，而有不一樣的阻值。UFP會monitor CC pin上的分壓來知道DFP的VBUS種類。另外DFP也用不同大小的定電流源來供給CC pin，當電流流到uRd，同樣可以產生電壓，讓UFP知道DFP的VBUS模式。
Type-C spec定義了DFP在不同模式下，在CC pin要供多大的電流或是要用多大的上拉電阻Rp阻值。

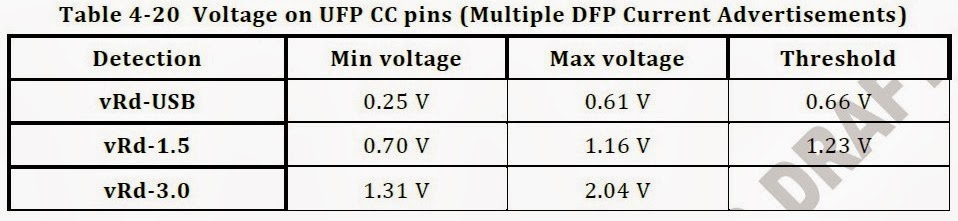

在UFP是由CC pin上的電壓，來得知DFP的VBUS輸出能力。例如DFP為5V/3A，它可以在CC pin上供330uA的電流，在UFP端的CC pin上就會得到330uA * 5.1k=1.683V，UFP就可以判斷
DFP為vRd-3.0。或是DFP用一個上拉電阻10K到VBUS，UFP端的CC pin上的電壓為
5v * 5.1k /(5.1k+10k)=1.688V，UFP一樣可以判斷DFP為vRd-3.0。
USB Type C也支援USB PD，而USB PD的Protocol會轉為BMC的信號，在CC pin上傳輸。
5. Configure VCONN
CC pin有CC1,CC2，當其中1 pin被用來做DFP,UFP之間的連結，另1pin用就來供VCONN。由Figure4.5可以發現，當Cable內將另一個CC pin接一個下拉電阻Ra，這表示這是一條主動式Cable，需要被供電的。DFP偵測到Ra，便會輸出VCONN在CC pin，供電給Cable。Ra的阻抗是定義為800ohm ~1200ohm。
6. Discover and configure optional Alternate and Accessory modes
USB PD的VDM (Vendor defined message)功能，可以讓host與device認到對方的ID，而進到alternate mode.，VDM也是透過CC pin來傳輸的。下面為一個Alternate mode在Dock的例子，system認到dock裝置，知道dock有PCIe裝置，於是system利用Type-C的SBU1/SBU2、Tx2/Rx2來傳輸PCIe信號。



當CC1與CC2 pin上各接一個下拉電阻，阻值≤Ra，這表示system接到了Audio Accessory，system
進到accessory mode。如下圖，Type C的CC pin接到耳機的DET pin，當耳機插入時，DET pin被拉到low，system進到accessory mode。system需要自動切換Type C上的訊號，讓DP/DN甩來輸出耳機的左右聲道。SBU1/SBU2用來作MIC/AGND function，依照system是支援OMTP或CTIA的耳機。

Reference
1. www.usb.org  "USB Type-C Specification Release 1.0"

chenni037 發表在 痞客邦 留言(0) 人氣()

▲top



轉載自http://www.expreview.com/26647.html

PCIE接口能提供多少功率？電源接頭知識大科普

2013-12-6 14:00  |  作者：fantastic

　　有沒有讀者思考過這樣的問題：常見的PCIe 6Pin接頭可提供75W功率，而PCIe 6+2Pin接口僅增加了2Pin，為什麼就可以提供150W的功率呢？本文主要介紹關於電源線材以及接口方面的知識，PCIe接口供電的問題我們在後面一部分將會提及。



　　有沒有讀者思考過這樣的問題：常見的PCIe 6Pin供電接頭可以提供75W的功率，而PCIe 6+2Pin的接口僅僅是在6Pin接口的基礎上增加了2Pin，為什麼就可以提供150W的功率呢？

　　本文主要介紹關於電源線材以及接口方面的知識，PCIe接口供電的問題我們在後面一部分將會提及。文章的開頭首先談兩個關於線材的基本知識。

線材直徑的標識

　　PC電源上使用的線材都以AWG（美國線規，American Wire Gauge）標識線材的直徑，AWG的數字越小，線材直徑越大。PC電源上常見的線材規格以16AWG、18AWG、20AWG和22AWG為主。

線材的最大載流量

　　由於導線存在電阻，所以當電流流過時會產生熱量。線材的最大載流量（Current Carrying Capacity）定義為在導體或者絕緣體融化前，其所能負載的電流。

　　單芯裸銅線所能通過的電流可以一直增加，直到達到銅的熔點，電線熔斷。而常見的作為導線絕緣層的PVC（軟聚氯乙烯）、XLPVC（交聯聚氯乙烯）絕緣材料允許長期工作的最高溫度為105℃，為了確保安全，電線工作時不能超過絕緣材料的最高工作溫度。

　　影響電線最大載流量的因素包括：導體的橫截面積、絕緣體的最大適用溫度、環境溫度、電線的散熱方式等等。按單芯PVC絕緣電線在30℃環境下，要升溫至PVC材料的最大適用溫度，常見的16AWG、18AWG、20AWG和22AWG線材所能通過的電流分別為24A、18A、13A和10A。

常見電源接口的最大載流量

　　由於主機在運行時機箱內部的溫度可能達到40℃甚至更高，而且傳輸了大電流的接頭上的熱量會轉移到鄰近的接頭。按照 Mini-Fit Jr.端子數量和端子級別的不同，Molex公司規定了不同數量的端子能夠傳輸的額定電流，使用的線纜是18AWG，沒有超過線材本身的載流量。

　　使用標準版本的端子（Standars），在端子數量為24Pin時，每Pin能夠傳輸6A電流，同樣Pin數的情 況，大電流版本（HCS,High Current System）每Pin能夠傳輸9A電流；增強大電流版本的端子（Plus HCS,Plus High Current System ）則是11A。

24Pin主板電源接頭


主板24Pin和4+4Pin CPU供電接口


24Pin主板電源接口定義

　　現有的主板供電接口都為24Pin（20+4），其中主板上使用Molex公司的Molex 39-28-1243規格的壓線外殼，而電源線纜上使用Molex 39-01-2240規格的壓線外殼，對應的端子分別為Molex 39-00-0168和Molex 44476-1111。

　　以標準端子來計算，主板的24Pin接頭共有2組+12V，每組可以傳輸6A電流，累計12A電流，144W功 率；+5V有5組，共30A電流，150W功率；+3.3V為4組，共24A電流，79.2W功率。不含-12V和5Vsb，24Pin接頭累計可以傳輸 373.2W功率，使用更高級別的端子則可以提高為559.8W以及684.2W。

ATX 12V 4Pin及ATX12V/EPS 12V 4+4Pin接頭



ATX 12V 4Pin及ATX12V/EPS 12V 4+4Pin接頭定義

　　CPU供電接口有4Pin、4+4Pin和8Pin等三種，使用的端子規格和主板24Pin一致。2005的高端處 理器功率達到130W，但主板的VRM存在一個轉換效率，對+12V的連續輸出規格要求達到16A，峰值達到19A。所以單個4Pin無法滿足供電的需 求，這個時候需要用到4+4Pin或者8Pin的CPU供電接口。

6Pin PCIe和6+2Pin PCIe接頭


6Pin PCIe和6+2Pin PCIe接頭



6Pin PCIe和6+2Pin PCIe接頭定義

　　PCIE電源接口的定義需要特別注意，其中6Pin接口的第2Pin懸空或者是接有黃色的線纜，第5Pin作為電壓監測反饋，當監測到這一針處於接地，來判斷接頭已經接入。8Pin PCIE接口的情況類似，第4Pin和第6Pin也是作為電壓監測，不傳輸電流。

　　故PCIE 6Pin接口只有2組接線用於傳輸電流，PCIE 8Pin接口為3組，按照使用的端子的級別不同，可以傳輸的功率也不同。其中單6Pin、8Pin、雙6Pin、6Pin+8Pin、雙8Pin可以提供的功率如下：

　　需要注意的是，這是線材以及端子所能傳輸的電流值，常見的PCIE 6Pin和8Pin接口所能傳輸的功率比PCIE規範所提供的值要更高，然而PCIE規範則1.0則把單卡功耗限制在75W、150W和225W，分別對 應主板PCIE插槽供電、單6Pin供電和雙6Pin供電；2.0版規範把單卡功耗限制提高到300W，使用主板的PCIE插槽、一個6Pin和一個 8Pin即可滿足（75W+75W+150W）。

　　另外使用顯卡時，主板上單個PCIe插槽需要提供75W的功率，但主板24Pin只能提供有限的+12V電流，用戶需要注意把主板上轉為PCIE插槽供電的大4Pin接口（Molex接口）接上。

Peripheral / Molex四針外圍設備（大4Pin）接口


Molex接口


Molex接口定義

　　四針外圍設備接口（Peripheral Power Connectors / Molex Connectors）俗稱"大4Pin」或者"D4」（還有很多種叫法），它是電腦中現存的最古老的一種接口，由Molex公司製造和銷售，也就被稱為Molex接口。

　　其中的接口所用的端子最大能傳輸13A電流，12V和5V就各可以傳輸156W和65W功率。但這種情況下會帶來很大的壓降，按最大安全電流5A來計算，12V和5V分別可以傳輸60W和25W功率。

SATA電源接口


SATA電源接口


SATA電源接口定義

　　SATA電源接口共有5組電壓，每組電壓對應3針，共15針。使用的是Molex 67581-0000端子，每個端子可以傳輸的電流為1.5A，所以12V、5V和3.3V各可以傳輸的電流都為4.5A，功率分別為54W、22.5W和14.85W。

chenni037 發表在 痞客邦 留言(0) 人氣()

▲top



2012年1月15日星期日

iPhone Phone Jack (TRS/TRRS 端子) 3.5mm 左、右聲道 (Mono & Stereo)、麥克風 (MIC)、接地 (GND) 的 Pin-Out 規格。

http://1.bp.blogspot.com/-yg-gImEfI5k/TxHBZtMB00I/AAAAAAAAGF4/jOk5xqZ12mU/s1600/iphone+Phone+jack+1.jpg


iPhone Phone Jack (TRS/TRRS 端子) 3.5mm 左、右聲道 (Mono & Stereo)、麥克風 (MIC)、接地 (GND) 的 Pin-Out 規格。

 標準 Phone Jack (TRS 端子)：Tip端(右聲道)、Ting環(左聲道)、Sleeve接地。

 ● 尺寸：一般分三種規格，2.5mm、3.5mm、6.35mm。

 ● 種類：一般分也三種規格，TS 端子 (Mono)、TRS 端子 (Stereo)、TRRS 端子 (Stereo + Mic/Video)。

http://1.bp.blogspot.com/-t2ps9aXMsrg/TxHBd1b912I/AAAAAAAAGGc/Q3MTmI4oRmI/s1600/iphone+Phone+jack.jpg



Apple iPhone 的 Phone Jack 定義：



Apple

iPad (Stereo)

iPod (Stereo)

iPhone (Mic)

iPod (AV)

1. Tip

Left channel

Left channel

Left channel

Left channel

2. Ring1

Right channel

Right channel

Right channel

Right channel

3. Ring2

 -

 -

Ground

Ground

4. Sleeve

Ground

Ground

Mic

Video

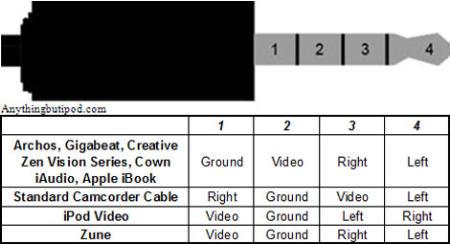

http://4.bp.blogspot.com/-6w1qTILbYAU/TxHBa__1yDI/AAAAAAAAGGI/wh0bwkFE4sg/s1600/iphone+Phone+jack+3.jpg



一般標準的 Phone Jack 定義：



Standard

Mono

Stereo

Stereo + Mic

Audio + Video

1. Tip

Left channel

Left channel

Left channel

Left channel

2. Ring1

 -

Right channel

Right channel

Video

3. Ring2

 -

 -

Mic

Ground

4. Sleeve

Ground

Ground

Ground

Right channel






單、雙聲道 的分法：可以看接頭上有幾個黑色的絕緣環。


 ● 有 1個 黑色絕緣環為 "單聲道"。
 ● 有 2個 黑色絕緣環為 "雙聲道"。
 ● 有 3個 黑色絕緣環為 "雙聲道＋麥克風" 或是 "雙聲道＋影像"。

http://4.bp.blogspot.com/-rBcio5F6Qvk/TxHBcAwaa-I/AAAAAAAAGGM/lKODomRH8RQ/s1600/iphone+Phone+jack+4.jpg

camcorder cable

http://2.bp.blogspot.com/-SklvlKLCuJw/TxHBc6CTJuI/AAAAAAAAGGY/mYUhIyLAqkU/s1600/iphone+Phone+jack+5.jpg





chenni037 發表在 痞客邦 留言(0) 人氣()

▲top
  • Feb 18 Tue 2014 15:39

  • dB

Decibels
In electronics one often wantsto represent the ratio of two signals on a logarithmic scale. For this we use the decibel, dB. If we have two powers P1 and P2


dB = 10 log10 (P2/P1)


or equivalently - when comparing two signals with the same kind of waveform -


dB = 20 log10 (V2/V1)


Note dB is a relative unit of measurement, i.e. “This amplifier has a gain of 10 dB.” dB can be positive or negative. For example, +10 dB corresponds to P2 greater than P1 by a factor of 10, and -3 dB corresponds to P2 less than P1 by approximately a factor of 2.

For an absolute measure on a logarithmic scale there are a variety of other units. A common one is dBm.


dBm = 10 log (P [mW])


Zero dBm corresponds to 1 mW of power. And in a 50 Ω system 0 dBm corresponds to 220 mVrms.







 dB

Electrica (V)

20*log(V2/V1)

Power (P)

10*log(P2/P1)
0 100% 100%
-3 50%
-6 50% 25%
-10 0.1
-20 25% 0.01







倍率（比） 電圧比 電力比
1倍 0.00dB 0.00dB
2倍 6.02dB 3.01dB
3倍 9.54dB 4.77dB
4倍 12.04dB 6.02dB
5倍 13.98dB 6.99dB
10倍 20.00dB 10.00dB
50倍 33.98dB 16.99dB
100倍 40.00dB 20.00dB
500倍 53.98dB 26.99dB
1000倍 60.00dB 30.00dB
5000倍 73.98dB 36.99dB
10000倍 80.00dB 40.00dB

http://www.sengpielaudio.com/Rechner-db-volt.htm
http://www8.plala.or.jp/ap2/suugaku/taisuu.html

對數 計算

http://support.microsoft.com/kb/214116/zh-tw

http://zh.wikipedia.org/wiki/%E5%AF%B9%E6%95%B0#.E8.BF.98.E5.8E.9F









chenni037 發表在 痞客邦 留言(0) 人氣()

▲top

ESD發生原因1.人體靜電 2.機器放電
http://mymkc.com/articles/contents.aspx?ArticleID=21530
http://www.ma-tek.com/tw/service_detail.php?path=49

產線預防方式:
配戴防靜電環

產品:
加裝預防ESD對策元件



chenni037 發表在 痞客邦 留言(0) 人氣()

▲top

[教學]EK_LM3S8962_01 CCS4的安裝與應用 : CCS5 部分編譯設定不同

http://www.ti.com/ww/cn/uprogram/share/docs/EK_LM3S8962_01.doc

CCS5安裝後路徑



C:\ti\ccsv5\tools\compiler\arm_5.1.1\bin

Build  all  編譯.out 轉.bin方式

 Project --> Properties --> Build --> Build Steps --> Post-build Steps


添加編譯命令為：

CCS V4 舊的:

"${CCE_INSTALL_ROOT}/utils/tiobj2bin/tiobj2bin" "${BuildArtifactFileName}" "${BuildArtifactFileBaseName}.bin" "${CG_TOOL_ROOT}/bin/ofd470" "${CG_TOOL_ROOT}/bin/hex470" "${CCE_INSTALL_ROOT}/utils/tiobj2bin/mkhex4bin"

CCS V5 新的:

"${CCE_INSTALL_ROOT}/utils/tiobj2bin/tiobj2bin" "${BuildArtifactFileName}" "${BuildArtifactFileBaseName}.bin" "${CG_TOOL_ROOT}/bin/armofd" "${CG_TOOL_ROOT}/bin/armhex" "${CCE_INSTALL_ROOT}/utils/tiobj2bin/mkhex4bin"

使用cmd 命令轉檔方式
C:\ti\ccsv5\utils\tiobj2bin\tiobj2bin ARM.out ARM.bin "C:\ti\ccsv5\tools\compiler\arm_5.1.1\bin\armofd" "C:\ti\ccsv5\tools\compiler\arm_5.1.1\bin\armhex" "C:\ti\ccsv5\utils\tiobj2bin\mkhex4bin"

相關路徑

C:\ti\ccsv5\utils\tiobj2bin\tiobj2bin
C:\ti\ccsv5\tools\compiler\arm_5.1.1\bin\armofd
C:\ti\ccsv5\tools\compiler\arm_5.1.1\bin\armhex
C:\ti\ccsv5\utils\tiobj2bin\mkhex4bin



舊的 ${CCS_INSTALL_ROOT}

新的 ${CCE_INSTALL_ROOT}





TIVA C Launchpad第六周的心得---LM Flash programmer

http://home.eeworld.com.cn/my/space-uid-109132-blogid-225194.html



基於LM3S5956的TI集成開發環境CCS項目創建筆記



http://blog.chinaunix.net/uid-12037362-id-3565009.html

chenni037 發表在 痞客邦 留言(0) 人氣()

▲top

ADS中常用的數據文件
1、 .SnP文件
        線性S參數文件(也可以是G-, H-, Y-, and Z-參數)，n可以是1～99之間的數。當n＝2時，即兩端口器件時，可以包含噪聲參數。
        生成.SnP文件有兩種方式，一種是自己手動編輯文本文件，一種是從現有數據（可以是ADS仿真得到的數據，也可以是網絡分析儀等儀器測試得到的數據）導出生成。
（1）手動編輯
用記事本把廠家提供的datasheet中的S參數按照規定的格式寫入，保存為.SnP文件，然後用Data Items中的SnP模塊引用該文件，即可把該模塊作為一個S參數模型進行電路級、系統級的仿真。格式的規定如下：
！開頭的語句作為註釋語句的前綴，這些語句仔程序運行時將被忽略
文件的開頭要說明語句的定義格式，內容包括頻率單位、參數類型、數據格式和歸一化電阻值，用＃號做前導：

For .s1p files: # [HZ/KHZ/MHZ/GHZ] [S/Y/Z] [MA/DB/RI] [R n]
For .s2p files: # [HZ/KHZ/MHZ/GHZ] [S /Y/Z/G/H] [MA/DB/RI] [R n]
For .s3p/.s4p files: # [HZ/KHZ/MHZ/GHZ] [S] [MA/DB/RI] [R n]
例如：# GHZ S MA R 50
1-port Component，Magnitude-Angle format:

(Columns: f Mag Ang)
f |S11| 2-port Component，Magnitude-Angle format:

f |S11| 加入噪聲參數的格式是：
x1 x2 x3 x4 x5

x1 =頻率單位
x2 =最小噪聲係數（dB）
x3 =實現最小噪聲係數的源反射係數(MA)
x4 =反射係數的相位（角度 ​​）(MA)
x5 =歸一化噪聲電阻

例如：! NOISE PARAMETERS
     4 .7 .64 69 .38
    18 2.7 .46 -33 .40

（2）導出數據生成：
用HP-IB控件的“write”命令。
以下三種文件的引用仿真控件都是在System－Data Models中。

2、.S2D文件
    小信號/大信號S參數文件，是採用了MDIF格式的系統生成的S參數文件。可以描述小信號數據，噪聲數據，非線性數據和互調數據；也可以把非線性描述為驅動功率的或者是三階交調截點、1db增益壓縮點、飽和功率、飽和時增益壓縮幾個參數的綜合表示的函數。

3、.P2D文件
        和.S2D文件一樣，P2D文件也是採用了MDIF格式的系統生成的S參數文件，但是它是大信號S參數文件。該文件可以由P2D仿真器產生，在LSSP仿真面板中，所以，它產生的是和功率有關的大信號S參數。該文件經過AMPP2D模型引用後可以進行系統級的仿真。

4、.IMT文件
    用於分析混頻器的諧波，是用戶定義的混頻互調產物的表，用MIXERIMT2模塊應用進行電路仿真。






一、為什麼需要通過datasheet 建立仿真模型
       ADS 庫中雖然提供了大量的庫模型，但由於各種器件的種類五花八門，且新品更新太快，很多器件在ADS 中實際上是無法找到對應的模型的。但該器件的datasheet 確是絕對存在的，根據經驗，一般來說，如果器件廠商沒有提供器件的S2P 模型或者其他仿真模型，一般在datasheet 中會有用於建立S2P 模型的參考數據。以AVAGO 的6-18GHz 1W 的功放為例。在datasheet對S 參數的描述如下：

Freq S11 S21 S12 S22
[GHz] dB Mag Phase dB Mag Phase dB Mag Phase dB Mag Phase
6 -3.83 0.64 -7.36 18.46 8.37 -45.38 -49.36 3.41E-03 59.85 -9.89 0.32 - 112.35
7 -4.33 0.61 -37.59 22.06 12.67 -160.68 -47.90 4.03E-03 -10.90 -24.54 0.06 -97.72
8 -4.35 0.61 -57.25 21.82 12.33 105.82 -55.02 1.78E-03 -87.02 -12.59 0.23 -116.00
9 -2.87 0.72 -67.80 20.57 10.67 30.27 -58.31 1.21E-03 155.08 -11.66 0.26 -123.36
10 -2.18 0.78 -81.97 19.45 9.38 -34.10 -56.32 1.53E-03 87.15 -9.47 0.34 -111.81
11 -1.88 0.81 -99.66 19.28 9.21 -91.39 - 50.78 2.89E-03 36.92 -8.10 0.39 -107.66
12 -2.85 0.72 -125.26 20.24 10.27 -154.70 -48.77 3.64E-03 5.73 -8.11 0.39 -96.60
13 -5.02 0.56 -151.04 20.41 10.49 130.30 -45.72 5.17E-03 -42.89 -5.74 0.52 -95.19
14 -6.38 0.48 -177.19 19.28 9.20 56.72 -45.56 5.27E-03 -90.74 -5.64 0.52 -116.87
15 -6.79 0.46 167.29 18.74 8.65 -8.92 -46.62 4.67E-03 -134.99 -6.02 0.50 -158.25
16 -8.64 0.37 129.42 19.07 8.98 -83.27 -47.25 4.34E-03 -179.47 -8.44 0.38 163.63
17 -14.40 0.19 34.52 19.99 9.99 -174.68 -45.92 5.06E-03 31.89 -12.65 0.23 142.26
18 -4.82 0.57 -87.84 18.06 7.99 61.47 - 42.49 7.50E-03 -86.04 -12.88 0.23 -156.34
19 -3.86 0.64 -142.34 9.17 2.88 -58.13 -50.94 2.84E-03 -115.71 -5.42 0.54 127.81
20 -19.84 0.10 171.38 -6.42 0.48 -160.84 -39.18 1.10E-02 -92.64 -6.15 0.49 -6.31
21 -4.51 0.60 -70.79 -16.88 0.14 -164.95 -42.22 7.74E-03 -168.17 -2.48 0.75 -89.99
22 -1.76 0.82 -104.56 -24.20 0.06 137.84 -64.23 6.15E-04 172.50 -1.13 0.88 -122.31
23 -1.30 0.86 -129.94 -33.63 0.02 69.70 -46.41 4.78E-03 -96.28 -1.28 0.86 -144.94
24 -1.04 0.89 -159.31 -42.07 0.01 -90.70 -41.89 8.05E-03 -130.89 -1.01 0.89 -164.03
25 -0.57 0.94 176.91 -50.13 0.00 109.52 -50.58 2.96E-03 122.04 -0.82 0.91 173.03
26 -0.12 0.99 158.94 -44.39 0.01 -58.10 -41.20 8.71E-03 -50.18 -0.33 0.96 155.22


二、S2P 模型的介紹

1. S2P 模型的格式介紹
模型由以下格式組成
# freq_units parameter format Rn

...

意義如下:  #
   告訴編譯器隨後的符號是關於參數的
freq_units   設置單位，參數是: GHz,MHz,KHz, 或者Hz  parameter
   設置參數，S1P 器件可以設置S,Y,Z 參數
                                    S2P 器件可以設置S,Y ,Z,H 參數
                                    S3P 和S4P 可以設置S 參數
Format      內容格式   DB for db-angle
                                   MA for magnitude-angle
                                   RI for real-imaginary
R n   阻抗設置，一般是50 歐姆
如果文件開頭沒有以”#” 開始的選項標誌，則表示採用默認的選項為
GHz S MA R 50

注: S2P 中採用”!” 表示註釋

2. S2P 模型的建立
如第一章的數據，由於格式只支持db-angle 或者magnitude-angle ，因此必須刪除其中的dB 或者mag ，按S2P 文件格式整理後得到如下數據
 
# GHz S MA R 50
6 0.64 -7.36 8.37 -45.38 3.41E-03 59.85 0.32 -112.35
7 0.61 -37.59 12.67 -160.68 4.03E-03 - 10.90 0.06 -97.72
8 0.61 -57.25 12.33 105.82 1.78E-03 -87.02 0.23 -116.00
9 0.72 -67.80 10.67 30.27 1.21E-03 155.08 0.26 -123.36
10 0.78 -81.97 9.38 -34.10 1.53E-03 87.15 0.34 -111.81
11 0.81 -99.66 9.21 -91.39 2.89E-03 36.92 0.39 -107.66
12 0.72 -125.26 10.27 -154.70 3.64E-03 5.73 0.39 -96.60
13 0.56 -151.04 10.49 130.30 5.17E-03 -42.89 0.52 -95.19
14 0.48 -177.19 9.20 56.72 5.27 E-03 -90.74 0.52 -116.87
15 0.46 167.29 8.65 -8.92 4.67E-03 -134.99 0.50 -158.25
16 0.37 129.42 8.98 -83.27 4.34E-03 -179.47 0.38 163.63
17 0.19 34.52 9.99 -174.68 5.06E-03 31.89 0.23 142.26
18 0.57 -87.84 7.99 61.47 7.50E-03 -86.04 0.23 -156.34
19 0.64 -142.34 2.88 -58.13 2.84E-03 -115.71 0.54 127.81
20 0.10 171.38 0.48 -160.84 1.10E-02 -92.64 0.49 -6.31
21 0.60 -70.79 0.14 -164.95 7.74E-03 -168.17 0.75 -89.99
22 0.82 -104.56 0.06 137.84 6.15E-04 172.50 0.88 -122.31
23 0.86 -129.94 0.02 69.70 4.78E-03 -96.28 0.86 -144.94
24 0.89 -159.31 0.01 -90.70 8.05E- 03 -130.89 0.89 -164.03
25 0.94 176.91 0.00 109.52 2.96E-03 122.04 0.91 173.03
26 0.99 158.94 0.01 -58.10 8.71E-03 -50.18 0.96 155.22
將上述數據拷貝到txt 文件裡面並重名為mySfile.s2p
然後在Data Items 下找到2port – S parameters file ，進行仿真就可以了







2.ADS 如何導入LNA 的放大器模型　
昨天剛剛把ADS下載下來，花了大力氣把License搞好，碰到一個問題。[52RD.com]
我要使用的是ATF-35143低噪聲放大器，但是器件庫中沒有這個器件模型，從網上能下載到的文件是s2p和ZAP格式的文件，如何倒入？實際上就是器件庫中不存在的期間，如何見模的問題。先謝過！[52RD.com]
仿真中需要用到的是Pb模型作直流工作點稍描分析和sp模型作S參數分析，Agilent的網站上好像也是沒有這個器件的模型庫。[52RD.com]
那位大俠有LNA設計的仿真的ADS案例教材？da :
ZAP 文件用File->Unarchive Project導入,然後將器件模型作為一個Subnetwork S2P文件中的器件模型是在一定偏置條件下得出的線性模型S參數,只能做S參數和NF仿真. S2P可由一個data Item->S2P導入



ZAP 文件中的器件模型是非線性模型,在同樣的偏置條件下可以得出一樣的S參數,可做成S參數以及其他非線性仿真已經成功實現ZAP文件倒入！看到器件模型，下一步就可以做直流工作點掃描和S參數仿真了。S2P文件的倒入還需要再找一找，剛裝，還不太熟悉。器件S參數掃描的直流工作點是如何確定的？如我需要的工作點是Vds=2V, Ids=10mA.




先做直流仿真

(1) 為簡單起見,採用模板, Insert -> Template,選中FET_curve_tracer (2)

接入你的FET,並設置VGS, VDS的掃描範圍(start, stop, step) (3)

運行仿真會得到在不同VGS下面Ids vs. VDS的曲線,根據你的要求在曲線上找到相應的點就可以確定偏置電路



ZAP 文件的ATF35143器件，直流掃描仿真已經作了，關鍵是直流仿真中標註的Vds=2V, Ids=10mA，如何和S參數掃描仿真給聯繫起來？我如何知道S參數掃描時器件的直流工作點？



 s2p 格式的文件找到了，zap格式的文件怎麼找不到呀，只有一個zip壓縮包，打開裡面是deb格式的文件，哪位老大提供我MGA 71543的ZAP格式文件？








71543 好像沒有ZAP文件. DEB格式也可以用啊,看看ZIP裡面的TXT文件就知道怎麼做了

(1) 先用NOTEPAD編輯一個包含下面命令的TXT文件,並RENAME為MGA71543.BAT,和MGA71543 .DEB放在同一個目錄下

c:\ads2005a\bin\hpeesofpkg -i MGA71543.deb

如果用的是ADS其它版本或者ADS安裝在不同目錄下,要改一下​​hpeesofpkg.exe的路徑

(2) 在COMMAND PROMPT裡面執行MGA71543.BAT
Start->Run->command
進到MGA71543.BAT所在目錄
運行MGA71543 (3)在C:/ADS2005A/CUSTOMENCODED目錄下會出現一個MGA71543目錄



(4) 重啟ADS,在左邊的元件欄裡會出現MGA71543,裡面有一隻四條腿的元件. OVER ADS有自動計算偏置電路的DESIGN GUIDE,不過我沒有用過. DesignGuide->Amplifier->Tools->Transistor Bias Utility我發現我增加DC Block和DCFeed後，系統的S參數和網上下載的S2P文件參數有些變化，主要是S21變化比較大，我還要仔細檢查一下，看那個地方設置有問題。不過有一點ADS功能先進，但是不好使用，沒有其他的軟件使用方便，我想看一下電壓和電流，要學半天，現在還沒有搞定哪；ADS使用太複雜哪，網上資料也少，不開放。








先把偏置電路加上,用DC_BLOCK連接到輸入輸出端隔直流, DC_FEED連接到電源與FET之間隔交流,做S參數仿真,得到的S參數應該與你下載的同樣偏置條件的S2P文件一致. 接下來可以看穩定性, StabFact, StabMeas, Mu, MuPrime這些都是現成的控件

延伸閱讀:

SnP (Touchstone) File Format

agilent將跡線數據另存為文件

chenni037 發表在 痞客邦 留言(0) 人氣()

▲top



日商第一精工愛伯(I-PEX)

1994年 I-PEX日本總公司創立於
2002年 9月設立,愛沛電子國際貿易（上海）有限公司
2004年7月與高速/寬帶通信領域用接插件的先驅----I-PEX公司合併經營。

2012年1月1日

【產 通社，12月25日訊】根據I-PEX Co., Ltd.官網消息，其將於2012年1月1日被第一精工股份有限公司（DAI-ICHI SEIKO CO.,LTD.）合併，公司名稱將改成DAI-ICHI SEIKO Co., Ltd. I-PEX Business Company。從2012年1月1日起，其網頁內所有記載I-PEX Co.,Ltd.之項目，其權利將全部移轉至Dai-Ichi Seiko Co.,Ltd.。

第一精工株式會社(DAI-ICHI SEIKO CO.,LTD.)成立於1963年7月10日，總部位於日本京都，主要經營業務包括電子零件(連接器、接插件)、汽車零組件(電裝零件、傳感器、內裝飾 等)、精密零件、精密模具及生產設備(應用在半導體、液晶相關製品)等四項業務。旗下子公司有：I-PEX股份有限公司、Techno Daiichi股份有限公司、DJ Precision股份有限公司、松江第一精工股份有限公司等。

第一精工於2006年11月17日在JASDAQ證券交易所正式上市。查詢進一步信息，請訪問官方網站http://www.daiichi-seiko.co.jp。


chenni037 發表在 痞客邦 留言(0) 人氣()

▲top
